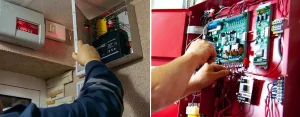

Как правильно выполнять монтаж АПС и СОУЭ: пошаговое руководство

Современные промышленные объекты требуют надежных систем автоматического пожаротушения (АПС) и систем охранно‑управляющего оборудования (СОУЭ). Их корректный монтаж гарантирует безопасность персонала, сохранность оборудования и соответствие нормативным требованиям. В этой статье мы подробно рассмотрим каждый этап установки, необходимые инструменты и типовые нюансы, чтобы даже начинающий инженер смог выполнить работу без лишних затруднений.

Введение в системы АПС и СОУЭ

Автоматическая пожарная система (АПС) представляет собой совокупность датчиков, контроллеров, исполнительных устройств и трубопроводов, способных самостоятельно обнаружить возгорание и произвести локальное или полное тушение. Система охранно‑управляющего оборудования (СОУЭ) включает в себя элементы видеонаблюдения, контроля доступа, сигнализации и интеграции с системами автоматизации.

Оба комплекса работают в тесной связке: при срабатывании АПС система СОУЭ автоматически активирует оповещение, фиксирует видеоматериал и передает данные в центр управления. Поэтому их монтаж должен быть синхронизированным, а схемы подключения — согласованными.

Ключевые отличия и общие требования

• АПС – фокусируется на быстром обнаружении и тушении огня.
• СОУЭ – обеспечивает мониторинг, контроль доступа и передачу сигналов.
• Обе системы требуют соблюдения электробезопасности и пожарных норм.
• Необходимо учитывать условия эксплуатации: температура, влажность, вибрацию.

Подготовительные работы

Перед началом монтажа необходимо выполнить несколько обязательных действий, которые помогут избежать задержек и исправлений в дальнейшем.

Планирование и согласование проекта

Составьте детальный план расположения оборудования, проложите трассы кабеля и трубопроводов, согласуйте проект с техническим надзором и пожарным отделом. На этом этапе важно подготовить список всех необходимых материалов.

Подготовка площадки

Очистите рабочую зону от посторонних предметов, установите временные ограждения и разместите знаки безопасности. Проверьте состояние стен и потолков, при необходимости выполните ремонтные работы.

Этапы монтажа АПС

Установка датчиков и исполнительных устройств

Датчики размещаются согласно проектной схеме: на потолке, в зоне риска и в местах скопления электрооборудования. При установке используйте крепежные элементы из нержавеющей стали, чтобы обеспечить долговечность в условиях повышенной влажности.

Прокладка трубопроводов

Трубопроводы из нержавеющей стали или полимерных материалов соединяются гибкими соединителями, позволяющими компенсировать тепловое расширение. После монтажа проведите гидравлическую проверку на отсутствие протечек.

Подключение к контроллеру

Все датчики и исполнительные устройства подключаются к контроллеру через распределительный щит. При подключении соблюдайте полярность и используйте клеммные блоки с защитой от короткого замыкания.

Этапы монтажа СОУЭ

Размещение видеокамер и датчиков доступа

Камеры устанавливаются в местах, обеспечивающих максимальный охват без слепых зон. Датчики доступа (турникеты, считыватели карт) монтируются у входов и выхода из контролируемых территорий.

Прокладка кабельных трасс

Для видеокамер и систем контроля доступа рекомендуется использовать кабель категории CAT6A, который поддерживает передачу данных на расстояние до 100 м без потери качества. Проложите кабель в отдельные кабельные лотки, отделяя их от силовых линий.

Интеграция с АПС

Сигналы тревоги от АПС передаются в центр управления СОУЭ через отдельный канал связи. Это позволяет в реальном времени включать видеозапись, отправлять уведомления ответственным лицам и автоматически открывать эвакуационные выходы.

Типовые ошибки и способы их предотвращения

• Неправильное расположение датчиков – проверяйте зоны покрытия с помощью тепловизора.
• Отсутствие заземления у контроллеров – используйте заземляющие шины согласно ГОСТ.
• Смешивание силовых и сигнальных кабелей – планируйте отдельные каналы и используйте экранированные кабели.
• Неполный тест системы – проводите полную проверку всех функций перед вводом в эксплуатацию.

Рекомендации по проверке и пусконаладочным работам

После завершения монтажа необходимо выполнить комплексную проверку, включающую визуальный осмотр, измерение сопротивления изоляции, проверку целостности трубопроводов и функциональное тестирование всех датчиков.
